পণ্যের বিবরণ:
প্রদান:
|
| তত্ত্ব: | অপকেন্দ্র | ফ্লো: | সর্বোচ্চ 2000 মি 3 / ঘন্টা |
|---|---|---|---|
| মাথা: | সর্বোচ্চ 160 মি | গতি: | 1450 বা 2900rpm |
| বৈশিষ্ট্য: | উচ্চ পারদর্শিতা | কম্পাঙ্ক: | 50hz বা 60hz |
| দক্ষতা: | সর্বোচ্চ 65% | ||
| বিশেষভাবে তুলে ধরা: | কেন্দ্রীয় রাসায়নিক প্রক্রিয়া পাম্প,শিল্প প্রক্রিয়া পাম্প |
||
স্প্রে পেইন্ট প্রক্রিয়াটির জন্য উচ্চ পারফরম্যান্স শক্তিশালী অক্সিডেশন প্রতিরোধের রাসায়নিক কেন্দ্রীভূত পাম্প
একক মঞ্চ, একক সাকশন অনুভূমিক ক্যান্টিলিভার কেন্দ্রীভূত পাম্প
স্তন্যপানটি অনুভূমিক, স্রাবটি উল্লম্ব এবং উভয়ই পাম্প বডি সহ একসাথে নিক্ষেপ করা হয়।
পাম্প বডিটি রেডিয়াল স্প্লিট ভোল্ট পাম্প এবং অ্যাঙ্কর দ্বারা সমর্থিত।
পাম্পের অক্ষীয় শক্তি ভারসাম্য রক্ষার জন্য দুটি উপায় রয়েছে: যখন ইমপেলারের নামমাত্র ব্যাস 250 মিমি থেকে কম বা সমান হয়, তখন ব্যাক ব্লেডটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়; যখন প্রবর্তকটির নামমাত্র ব্যাস 315 মিমি এর চেয়ে বড় বা সমান হয় তখন সিলিং রিং এবং ভারসাম্য গর্তটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়। অবশিষ্টাংশের অক্ষীয় শক্তি কৌণিক যোগাযোগের বল বিয়ারিংয়ের একটি সেট দ্বারা শোষিত হয়।
মডেল এবং পরামিতি
মডেল | রেটেড গতি n = 2900r / মিনিট | রেটেড স্পিডেন = 1450 আর / মিনিট | |||||||||||||
স্খলন | প্রবাহ প্রশ্ন (M3 / ঘঃ) | মাথা এইচ (ড) | আপেক্ষিক ঘনত্ব 1. = 1.00 | আপেক্ষিক ঘনত্ব ρ = 1.84 | স্খলন | ফ্লো (M3 / ঘঃ) | প্রধান এইচ (এম) | আপেক্ষিক ঘনত্ব ρ = 1.00 | আপেক্ষিক ঘনত্ব ρ = 1.84 | ||||||
মোটর শক্তি এবং মডেল | মোটর শক্তি এবং মডেল | ||||||||||||||
KW | KW | KW | KW | ||||||||||||
YCZ80 / 250 | ডি | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | ই | 70 | 11 | 5.5 | 132S -4 | 7.5 | 132M -4 | |
এক্স | 140 | 50 | 30 | 200L1-2 | |||||||||||
ই | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80 / 315 | একজন | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | একজন | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
বি | 190 | 125 | বি | 95 | 30 | ||||||||||
এম | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | সি | 85 | 24 | 11 | 160M -4 | 18.5 | 180M -4 | ||
এন | 170 | 110 | 75 | 280S-2 | ডি | 70 | 18 | 7.5 | 132M -4 | 15 | 160L-4 | ||||
সি | 160 | 100 | 132 | 315M-2 | |||||||||||
এক্স | 150 | 90 | 110 | 315S-2 | |||||||||||
ডি | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80 / 400 | একজন | 105 | 52 | 30 | 200L-4 | 55 | 250M -4 | ||||||||
বি | 100 | 50 | 55 | 250M -4 | |||||||||||
সি | 90 | 44 | 45 | 225M -4 | |||||||||||
ডি | 80 | 38 | 18.5 | 180M -4 | 37 | 225S -4 | |||||||||
ই | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100 / 200 | একজন | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | একজন | 115 | 11 | 7.5 | 132M -4 | 11 | 160M -4 | |
বি | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | বি | 100 | 10 | 5.5 | 132S -4 | ||||
সি | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | সি | 90 | 8 | 4 | 112M -4 | 7.5 | 132M -4 | ||
ডি | 150 | 25 | 37 | 200L2-2 | ডি | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S -4 | ||||
YCZ100 / 250 | একজন | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | একজন | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
বি | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | বি | 125 | 16 | 11 | 160M -4 | 18.5 | 180M -4 | ||
এম | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | সি | 120 | 14 | 15 | 160L-4 | ||||
সি | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | ডি | 100 | 10 | 7.5 | 132M -4 | 11 | 160M -4 | ||
এন | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
ডি | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100 / 315 | একজন | 270 | 135 | 160 | 315L1-2 | একজন | 130 | 32 | 22 | 180L-4 | 37 | 225S -4 | |||
বি | 260 | 128 | 132 | 315M-2 | বি | 120 | 30 | 18.5 | 180M -4 | 30 | 200L-4 | ||||
এম | 250 | 120 | সি | 100 | 26 | 15 | 160L-4 | ||||||||
এন | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | ডি | 90 | 21 | 11 | 160M -4 | 18.5 | 180M -4 | ||
সি | 220 | 105 | |||||||||||||
এক্স | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
ডি | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||

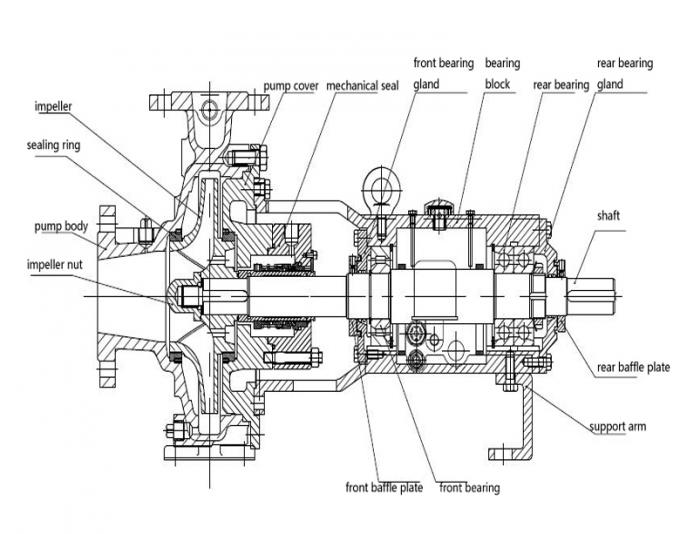

স্ট্রাকচার ডিজাইনের বৈশিষ্ট্য
1. ইন্টিগ্রাল ingালাই বন্ধ ইম্পেলারের: ইমপেলারের পিছনে ব্লেড বা ভারসাম্য গর্ত রয়েছে, যা অক্ষীয় থ্রাস্ট এবং সিল চেম্বারের চাপকে হ্রাস করতে পারে, ভারবহনটির পরিষেবা জীবনকে দীর্ঘায়িত করতে পারে
2. নলাকার রোলার এবং কৌণিক যোগাযোগের বিয়ারিংস: বৃহত্তর রেডিয়াল লোড এবং অক্ষীয় বোঝা বহন করে এবং পাম্প খাদের সামগ্রিক অনমনীয়তা শক্তিশালী করে।
3. তেল স্টোরেজ চেম্বার, ধ্রুবক তেল স্তর গেজ এবং এয়ার ভেন্ট প্লাগ: ভারবহন তৈলাক্তকরণ এবং শীতলতা নিশ্চিত করুন

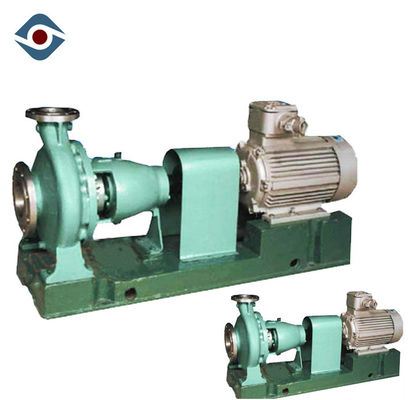

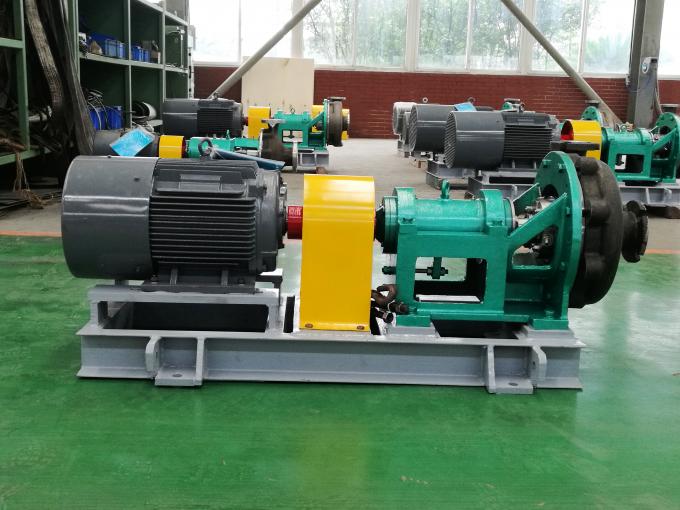

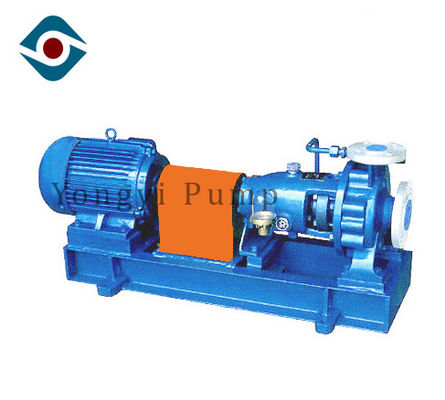

পণ্য চিত্র

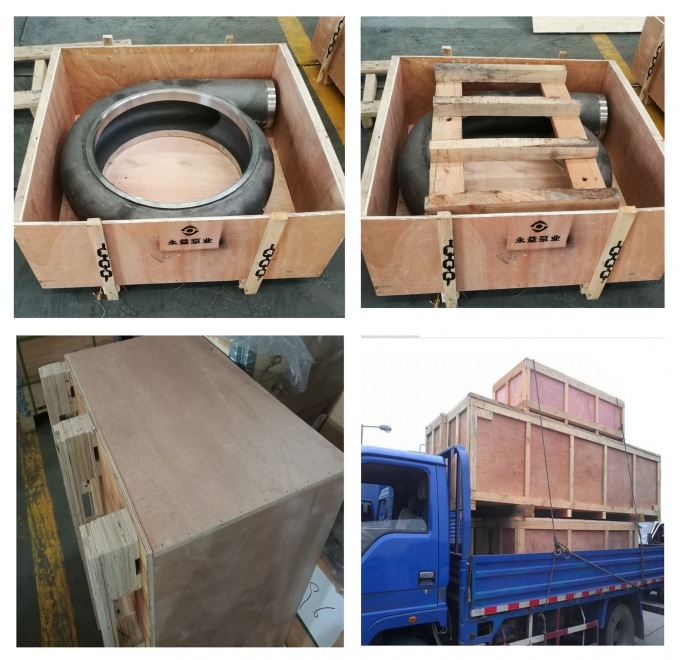

প্যাকেজ
দীর্ঘ-দূরত্বের সরবরাহের সময় যন্ত্রটিকে ক্ষতি থেকে রক্ষা করার জন্য আমাদের কাছে ধূমপান মুক্ত কাঠের কেস রয়েছে।
