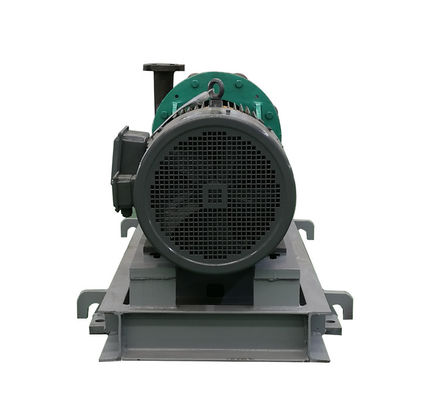

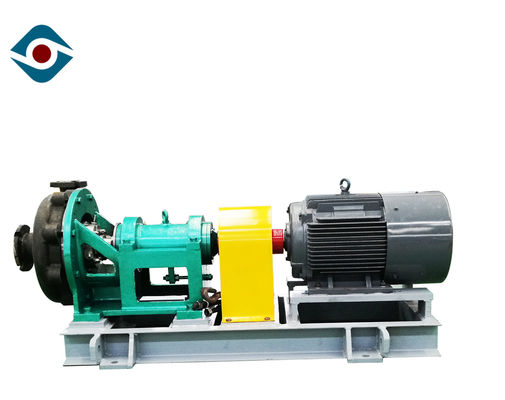

ওপেন টাইপ ব্যাক পুল টু আউট সেন্ট্রিগুগাল সেলফ প্রাইমিং পাম্প অনুভূমিক ইনস্টলেশন

ওপেন টাইপ ব্যাক পুল-আউট অনুভূমিক ইনস্টলেশন কেন্দ্রফুগল স্ব-প্রাইমিং পাম্পগুলি

অপারেশন ডেটা

স্রাবের আকার: 20 মিমি ~ 250 মিমি

খাঁড়ি আকার: 32 মিমি ~ 300 মিমি

ক্যাপাসিটি: 4 ~ 2000m³ / ঘঃ

প্রধান: 2 ~ 160m

সর্বাধিক দক্ষতা: 65%

NPSH: 0 মিনিট ~ 3.5m

ইমপেলার প্রকার: বন্ধ / অর্ধেক খোলা

আরপিএম: 1450r / মিনিট ~ 2900rpm

নির্মাণ

• প্যাকিং সীল বা যান্ত্রিক সীল
• অনুভূমিক ইনস্টলেশন
• নামমাত্র ব্যাস: DN32 ～ DN300
• ময়লা-প্রতিরোধী ওপেন প্ররোচক
• প্রবর্তককে ছাড়পত্রের বাইরে থেকে সর্বোত্তমভাবে সামঞ্জস্য করা যায়
• অনুভূমিক স্তন্যপান এবং উল্লম্ব স্রাব
• রেডিয়াল স্প্লিট ভোল্ট পাম্প

উপাদান

• গ্রেডেড গ্রে কাস্ট আয়রন কার্বন স্টিল (ডাব্লুসিবি)
• খাদ স্টিল সিএফ 8
• সিএফ 8 এম সিএফ 3
• সিএফ 3 এম (এসএস -316 এল) অ্যালোয় 20
• Cd4mcu. Cd4mcu। Nickle Ni-Alloys নিকল নি-অ্যালোয়
• নি-প্রতিরোধ 2-1nicl
• আর 55 হস্টেলয়- বি / সি
• গান ধাতু / ব্রোঞ্জ

কাঠামোর বৈশিষ্ট্য

• ISO5199 এবং জিবি / T5656 মান

• একটি উন্নত জলবাহী মডেল, উচ্চ দক্ষতার উপর ভিত্তি করে

• উচ্চ বহুমুখিতা এবং প্রশস্ত অ্যাপ্লিকেশন পরিসীমা

• টান পিছনে নকশা: রক্ষণাবেক্ষণ এবং মেরামতের ব্যয় হ্রাস

• বিনিমেয় অংশ

• জিবি / T9113.1-2000PN2.5MPa স্ট্যান্ডার্ড ফ্ল্যাঞ্জ

বিস্তারিত

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. পাম্প কেসিং: ভলিউট কেস ডিজাইন, সংহত ফুটগুলির সাথে রেডিয়াল স্প্লিট পাইপলাইন লোড এবং উন্নত নির্ভরযোগ্যতার জন্য দুর্দান্ত প্রতিরোধ সরবরাহ করে। The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. টান আউট নকশা মোটর গুল্মিং অপারেশন প্রভাবিত না করে ঘোরানো উপাদান মুছে ফেলা সম্ভব করে তোলে।

Impeller: Inpleller is inblock cast. ইমপ্লেলার: ইনপ্লেলার ইনব্লক কাস্ট হয়। There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; পাম্পের অক্ষীয় শক্তি ভারসাম্য রক্ষার জন্য দুটি উপায় রয়েছে: যখন ইমপেলারের নামমাত্র ব্যাস 250 মিমি থেকে কম বা সমান হয়, তখন ব্যাক ব্লেডটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়; when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. যখন প্রবর্তকটির নামমাত্র ব্যাস 315 মিমি এর চেয়ে বড় বা সমান হয় তখন সিলিং রিং এবং ভারসাম্য গর্তটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়। The residual axial force is absorbed by a set of angular contact ball bearings. অবশিষ্টাংশের অক্ষীয় শক্তি কৌণিক পরিচিতি বল বিয়ারিংয়ের একটি সেট দ্বারা শোষিত হয়।

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. শ্যাফ্ট সীল: শ্যাফ্ট সিল গহ্বরের মাত্রা বিভিন্ন শাফ্ট সিলের ধরণের প্রয়োজনীয়তা পূরণ করে। Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. প্যাকিং সিল, একক শেষ যান্ত্রিক সিল, চাপ ডাবল সীল, চাপবিহীন ডাবল সীল এবং কার্তুজ যান্ত্রিক সীল গ্রাহকদের প্রয়োজন মেটাতে ব্যবহার করা যেতে পারে।
