পণ্যের বিবরণ:
প্রদান:
|
সর্বাধিক প্রবাহ: | 1000m3 / ঘঃ | সর্বোচ্চ মাথা: | 120m |
---|---|---|---|
উপস্থিতি: | ব্যাক্তিগত | গঠন: | একক পর্যায় |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V | অন্যান্য নাম: | অ্যাসিড পাম্প |
বিশেষভাবে তুলে ধরা: | উচ্চ চাপ রাসায়নিক পাম্প,বৈদ্যুতিক রাসায়নিক পাম্প |

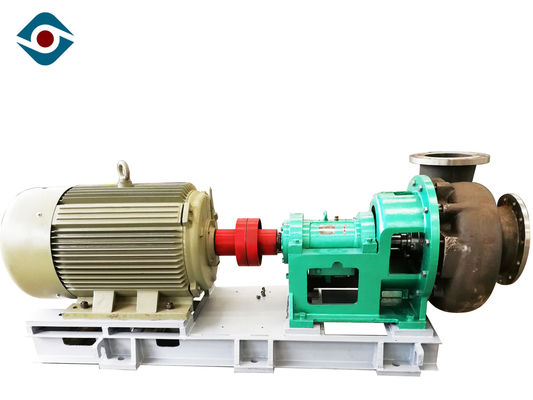

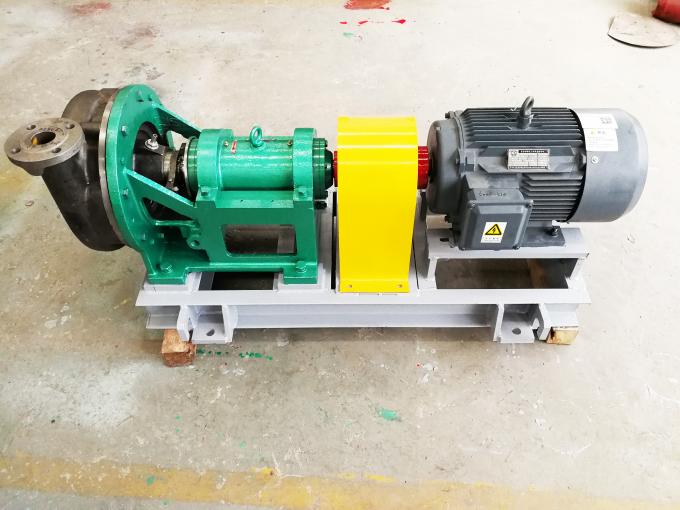

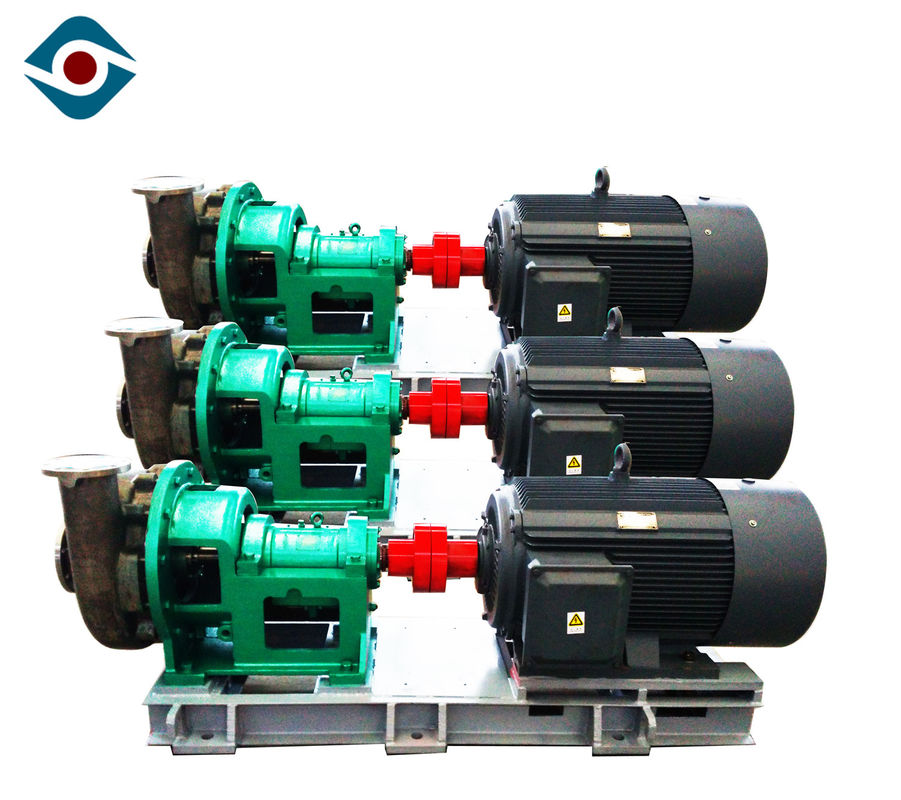

দ্বৈত স্টেইনলেস স্টিল শক্তিশালী সালফিউরিক অ্যাসিড পাম্প, অ্যাসিড প্রতিরোধী রাসায়নিক পাম্প
গঠন
একক মঞ্চ, একক স্তন্যপান, ক্যান্টিলিভার ধরণের রাসায়নিক কেন্দ্রীভূত পাম্প।
উভয় ফুট মাউন্ট এবং সেন্টারলাইন মাউন্টড স্ট্রাকচার উপলব্ধ; রেডিয়াল স্প্লিট কেসিং।
বিয়ারিংগুলি ভার্চিংয়ের ক্ষেত্রে অ্যাডজাস্টেবল রোটারি অংশ ইনস্টল করা হয়।
আবরণ একপাশে পাম্প আউটলেট।
যান্ত্রিক সীল খাদ সিলিং হিসাবে গৃহীত হয়।
নখর ধরণের কাপলিং বা নমনীয় কাপলিংয়ের মাধ্যমে সরাসরি মিলিত।
পাম্প বৈশিষ্ট্য
বহনকারী বডি ব্র্যাকেট
ডাব্লুডি পাম্প বহনকারী বডি ব্র্যাকেটটি যথেষ্ট অনড়তা এবং নির্দিষ্ট শক শোষণ সহ ফ্রেম কাঠামো castালাই করা হয় (পিএইচ 2002, এইচটি 250), এর ভূমিকা পাম্প বডি এবং ভারবহন শরীরকে সমর্থন করে।
ভারবহন দেহ
বিয়ারিং বডি পাম্প শ্যাফটের রেডিয়াল এবং অক্ষীয় বাহিনীকে সমর্থন করার জন্য রোলিং বিয়ারিংয়ে সজ্জিত। ডাব্লুডি পাম্প অক্ষীয় এবং রেডিয়াল বাহিনীকে সহ্য করার জন্য কাপলিংয়ের পাশে দুটি একক সারি কৌণিক যোগাযোগ বল বিয়ারিং সহ সজ্জিত। রেডিয়াল ফোর্সগুলি সহ্য করার জন্য পাম্পের পাশে একটি একক সারি নলাকার রোলার বিয়ারিং লাগানো হয়। মিডিয়া বা অন্যান্য তরল সামনের ভারবহন প্রবেশ করতে প্রতিরোধ করতে সামনের বিয়ারিং গ্রন্থির সামনের প্রান্তে একটি 316L জল ধরে রাখা প্লেট স্থাপন করা হয়।

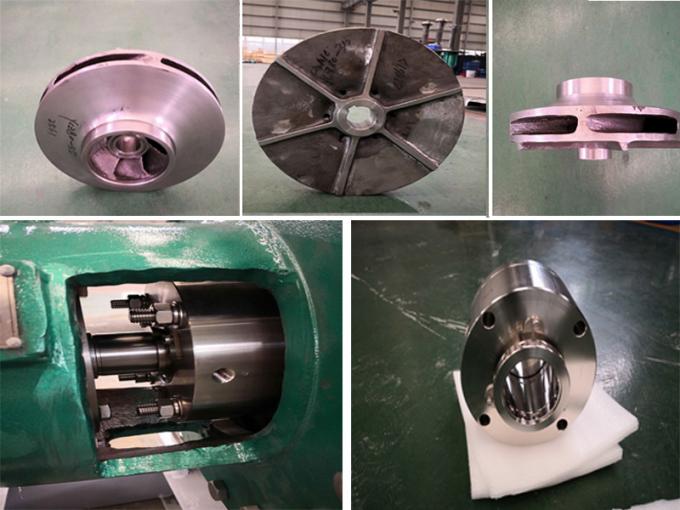

গঠন
* 1 | লকিং স্ক্রু | * 8 | ভাইস ইমপ্লের চেম্বার | 15 | সামনের ভারবহন ক্যাপ | 22 | তৈল পাত্র | * 29 | হাতা |
2 | গোটানো পাল বমাস্তুলদণ্ডের | 9 | O- রিং | * 16 | সামনের ভারবহন | 23 | সামঞ্জস্য বাদাম | 30 | জল সীল রিং |
* 3 | ইমপ্লেলার বাদাম | * 10 | ভাইস চালক | 17 | ভার বহন | 24 | সামঞ্জস্য স্ক্রু | 31 | ফিলার |
4 | O- রিং | * 11 | প্যাকিং চেম্বার | 18 | ভারবহন বন্ধনী | 25 | শরীরের বন্ধনী সহ্য করা | 32 | O- রিং |
* 5 | স্খলন | 12 | O- রিং | * 19 | রিয়ার ভারবহন | * 26 | অক্ষ | * 33 | কী |
* 6 | পাম্প শরীর | 13 | জল অগ্রভাগ ধুয়ে ফেলুন | 20 | রিয়ার বিয়ারিং কভার | 27 | ঝাল কভার | ||
7 | O- রিং | 14 | জল ধরে রাখার প্লেট | 21 | মূল | 28 | প্যাকিং গ্রন্থি |
ইনস্টলেশন মাত্রা
আরো বিস্তারিত
