পণ্যের বিবরণ:
প্রদান:
|
| সর্বাধিক প্রবাহ: | 2000 মি 3 / ঘন্টা | সর্বোচ্চ মাথা: | 160 মি |
|---|---|---|---|
| স্খলন: | বন্ধ | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 3phase, 380V / 440V |
| খাদ সীল: | mech.seal / প্যাকিং সীল | মাঝারি তাপমাত্রা: | -40 ℃ ~ 150 ℃ |
| বিশেষভাবে তুলে ধরা: | কেন্দ্রীয় রাসায়নিক প্রক্রিয়া পাম্প,রাসায়নিক স্থানান্তর পাম্প |
||

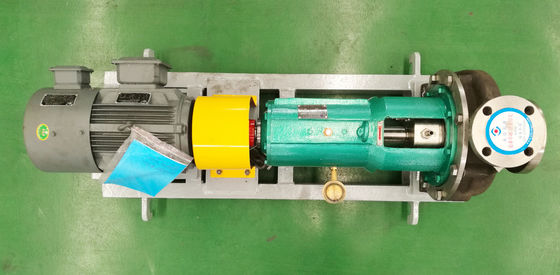

সেচ দেওয়ার জন্য পিটিএফই আস্তরণের ভিতরে বিস্ফোরণ প্রুফ সহ স্ট্রং এসিড রাসায়নিক সার্কুলেশন পাম্প
পারফরম্যান্সের ব্যাপ্তি
 | মডেল: YCZ- সিরিজ রাসায়নিক প্রক্রিয়া পাম্প |
| স্রাবের আকার: 20 মিমি ~ 250 মিমি | |
| খাঁড়ি আকার: 32 মিমি ~ 300 মিমি | |
| ক্যাপাসিটি: 4 ~ 2000m³ / ঘঃ | |
| প্রধান: 2 ~ 160m | |
| সর্বাধিক দক্ষতা: 65% | |
| NPSH: 0 মিনিট ~ 3.5m | |
| অনুমোদিত মটর মোটর পাওয়ার: 710 কিলোওয়াট | |
| স্খলন | অনুমোদিত সর্বোচ্চ পার্টিকেল আকার: 20 মিমি |
| ভ্যানস: 5/6 | সীল প্রকার: যান্ত্রিক সীল / গতিশীল সীল / প্যাকিং সীল |
| প্রকার: বন্ধ / অর্ধেক খোলা | পাম্প ওজন: 3000 কেজি পর্যন্ত |
| উপাদান: ধাতু (কাজের অবস্থা অনুযায়ী) | আরপিএম: 1450r / মিনিট |
| ব্যাস: 200 মিমি ~ 470 মিমি | লাইনারের উপাদান: ধাতু (কাজের শর্ত অনুযায়ী) |
নির্মাণের বিশদ
সেন্ট্রিফিউগাল পাম্প রাসায়নিক শিল্পের সবচেয়ে সাধারণ পাম্প। ওয়াইসিজেড-সিরিজ রাসায়নিক প্রক্রিয়া পাম্প সহজ নকশা এবং নির্মাণ সহ উচ্চ-দক্ষতা পাম্প। ডিজাইন করা এই পাম্পটি আন্তর্জাতিক স্ট্যান্ডার্ড ISO5199 এবং নেটিওয়াল স্ট্যান্ডার্ড জিবি / T5656 অনুসরণ করে। দক্ষতা অন্যান্য সাধারণ কেন্দ্রীভূত পাম্পের চেয়ে বেশি এবং আরও নির্ভরযোগ্য। পাম্পটি বজায় রাখা সহজ, রক্ষণাবেক্ষণের সময় স্তন্যপান এবং আউটলেট পাইপকে পৃথক করা প্রয়োজন নয়। স্তন্যপান এবং স্রাব ফ্ল্যাঞ্জ জাতীয় মানক জিবি / T9113.1-2000PN2.5MPa সহকারে হয়।
গঠন
পারফরম্যান্স কার্ভ
বৈশিষ্ট্য
Pump পাম্পটি একটি বর্ধিত নমনীয় ডায়াফ্রাম কাপলিং ব্যবহার করে, তাই রক্ষণাবেক্ষণের সময় স্তন্যপান এবং আউটলেট পাইপকে আলাদা করার প্রয়োজন হয় না। সুরক্ষার গ্যারান্টি দিতে কাপলিং কভার সজ্জিত।
Pump পাম্প বডিটি রেডিয়াল স্প্লিট ভোল্ট পাম্প এবং অ্যাঙ্কর দ্বারা সমর্থিত।
The পাম্পের অক্ষীয় বলের ভারসাম্য রক্ষার জন্য দুটি উপায় রয়েছে: যখন ইমপেলারের নামমাত্র ব্যাস 250 মিমি থেকে কম বা তার সমান হয়, তখন ব্যাক ব্লেডটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়; যখন প্রবর্তকটির নামমাত্র ব্যাস 315 মিমি এর চেয়ে বড় বা সমান হয় তখন সিলিং রিং এবং ভারসাম্য গর্তটি বলের ভারসাম্য বজায় রাখতে ব্যবহৃত হয়। অবশিষ্টাংশের অক্ষীয় শক্তি কৌণিক যোগাযোগের বল বিয়ারিংয়ের একটি সেট দ্বারা শোষিত হয়।
টেকনিক্যাল প্যারামিটার
মডেল | রেটেড গতি n = 2900r / মিনিট | রেটেড স্পিডেন = 1450 আর / মিনিট | |||||||||||||
স্খলন | সক্ষমতা প্রশ্ন (M3 / ঘঃ) | মাথা এইচ (ড) | আপেক্ষিক ঘনত্ব 1. = 1.00 | আপেক্ষিক ঘনত্ব ρ = 1.84 | স্খলন | ধারণক্ষমতা (M3 / ঘঃ) | প্রধান এইচ (এম) | আপেক্ষিক ঘনত্ব ρ = 1.00 | আপেক্ষিক ঘনত্ব ρ = 1.84 | ||||||
মোটর শক্তি এবং মডেল | মোটর শক্তি এবং মডেল | ||||||||||||||
KW | KW | KW | KW | ||||||||||||
YCZ 80/250 | ডি | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | ই | 70 | 11 | 5.5 | 132S -4 | 7.5 | 132M -4 | |
এক্স | 140 | 50 | 30 | 200L1-2 | |||||||||||
ই | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | একজন | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | একজন | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
বি | 190 | 125 | বি | 95 | 30 | ||||||||||
এম | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | সি | 85 | 24 | 11 | 160M -4 | 18.5 | 180M -4 | ||
এন | 170 | 110 | 75 | 280S-2 | ডি | 70 | 18 | 7.5 | 132M -4 | 15 | 160L-4 | ||||
সি | 160 | 100 | 132 | 315M-2 | |||||||||||
এক্স | 150 | 90 | 110 | 315S-2 | |||||||||||
ডি | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | একজন | 105 | 52 | 30 | 200L-4 | 55 | 250M -4 | ||||||||
বি | 100 | 50 | 55 | 250M -4 | |||||||||||
সি | 90 | 44 | 45 | 225M -4 | |||||||||||
ডি | 80 | 38 | 18.5 | 180M -4 | 37 | 225S -4 | |||||||||
ই | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | একজন | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | একজন | 115 | 11 | 7.5 | 132M -4 | 11 | 160M -4 | |
বি | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | বি | 100 | 10 | 5.5 | 132S -4 | ||||
সি | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | সি | 90 | 8 | 4 | 112M -4 | 7.5 | 132M -4 | ||
ডি | 150 | 25 | 37 | 200L2-2 | ডি | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S -4 | ||||
YCZ 100/250 | একজন | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | একজন | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
বি | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | বি | 125 | 16 | 11 | 160M -4 | 18.5 | 180M -4 | ||
এম | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | সি | 120 | 14 | 15 | 160L-4 | ||||
সি | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | ডি | 100 | 10 | 7.5 | 132M -4 | 11 | 160M -4 | ||
এন | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
ডি | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | একজন | 270 | 135 | 160 | 315L1-2 | একজন | 130 | 32 | 22 | 180L-4 | 37 | 225S -4 | |||
বি | 260 | 128 | 132 | 315M-2 | বি | 120 | 30 | 18.5 | 180M -4 | 30 | 200L-4 | ||||
এম | 250 | 120 | সি | 100 | 26 | 15 | 160L-4 | ||||||||
এন | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | ডি | 90 | 21 | 11 | 160M -4 | 18.5 | 180M -4 | ||
সি | 220 | 105 | |||||||||||||
এক্স | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
ডি | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
আবেদন
1. রাসায়নিক, পেট্রোকেমিক্যাল শিল্প, ধাতুবিদ্যা, সিন্থেটিক ফাইবার শিল্প, ফার্মাসিউটিক্যাল শিল্প, কাগজ তৈরির শিল্প, শীতাতপ নিয়ন্ত্রণ শিল্প, চিনি শিল্প, হিটিং শিল্প, সমুদ্রের জল নিষ্কাশন এবং জল সরবরাহ
২. নিরপেক্ষ তরল মাধ্যম, ক্ষয়কারী তরল মাধ্যম, পরিষ্কার তরল মাঝারি এবং কিছু শক্ত কণা সমন্বিত তরল মাধ্যম সরবরাহ করুন।
