পণ্যের বিবরণ:
প্রদান:
|
| তত্ত্ব: | কেন্দ্রাতিগ পাম্প | সর্বোচ্চ ফ্লো: | 364 মি 3 / ঘ |
|---|---|---|---|
| সর্বোচ্চ হেড: | 58m | উপাদান: | জারা প্রতিরোধী উপাদান |
| জ্বালানি: | তড়িৎ প্রকৌশল | রঙ: | ব্যাক্তিগত |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V / 660V / 1140V | গঠন: | একক পর্যায়ে পাম্প |
| পণ্যের নাম: | Submersible সিওয়াজ স্যাম্প মাদুর পাম্প submerged স্লারি পাম্প | ||
| বিশেষভাবে তুলে ধরা: | উল্লম্ব sump পাম্প,উল্লম্ব sewage পাম্প |
||

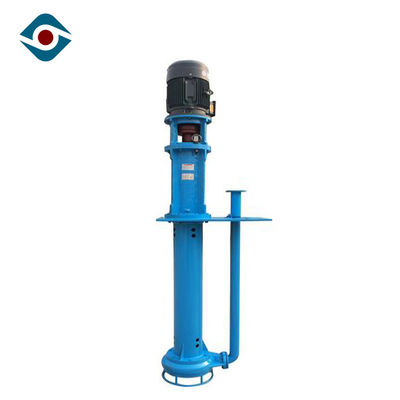

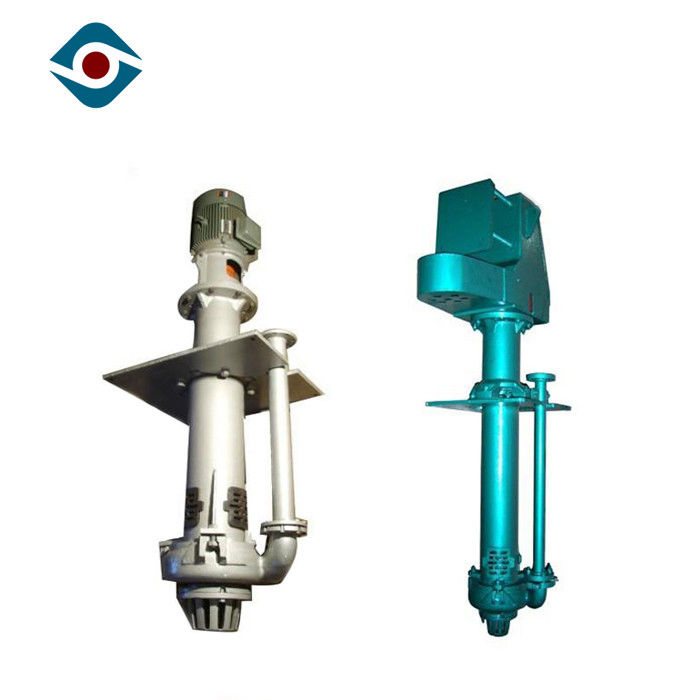

শিল্পকৌশল লং খাদ উল্লম্ব স্লারি পাম্প / ঘর্ষণ স্লুজ স্তন্যপান জন্য বালি পাম্প
পণ্যের বৈশিষ্ট্য
সম্পূর্ণ elastomer রেখাযুক্ত বা হার্ড ধাতু লাগানো
ডবল স্তন্যপান আধা খোলা impeller
কোন submerged ভারবহন বা প্যাকিং
ঐচ্ছিক recessed impeller এবং স্তন্যপান সংগ্রাহক উপলব্ধ
এমপিভি মডেল জারা প্রতিরোধের জন্য পুরো রাবার আচ্ছাদন বৈশিষ্ট্য
অপর্যাপ্ত স্তন্যপান কাজ চালানো যাবে
পরামিতি বিন্যাস
| নাম | ZJL সিরিজ উল্লম্ব স্লারি পাম্প |
| মাথা | 4 ~ 60 মি |
| ধারণক্ষমতা | 6 ~ 364m³ / ঘ |
| স্রাব আকার | 40mm ~ 200mm |
| ইনলেট আকার | 50mm ~ 250mm |
| সর্বাধিক দক্ষতা | 70% |
| NPSH | 1.4m ~ 3.5m |
| মাপযোগ্য মটর মোটর ক্ষমতা | 315 কেউ |
| ব্যাসরেখা | 200mm ~ 470mm |
পণ্যের বর্ণনা
ZJL সিরিজ উল্লম্ব স্লারি পাম্প একক পর্যায়ে একক স্তন্যপান কেন্দ্র কেন্দ্রীয় স্লারি পাম্প হয়। ZJL- সিরিজ পাম্প দুটি পর্যায় তরল তত্ত্ব অনুযায়ী এবং তারা মোট ক্ষতি কমানোর নীতি অনুযায়ী ডিজাইন করা হয়। তার প্রবাহ উত্তরণ উপাদান জ্যামিতিক আকৃতি মাঝারি প্রবাহ অবস্থা জন্য উপযুক্ত। এভাবে, যেখানে অংশ এবং প্রভাব বিস্তার ঘটছে সেগুলির মধ্যে জলবাহী ক্ষতি হ্রাস পায় যাতে প্রবাহ উত্তরণ উপাদানগুলির ঘর্ষণ কমে যায়; জল দক্ষতা বৃদ্ধি করা হয়; চলমান শব্দ এবং কম্পন হ্রাস করা হয়। হাই ক্রোম খাদ, উচ্চ পরিধান প্রতিরোধের, জারা প্রতিরোধের এবং প্রভাব প্রতিরোধের আছে, সেবা জীবন উন্নত করার জন্য প্রবাহ উত্তরণ উপাদান জন্য ব্যবহার করা হয়।
উপাদান
বিবরণ | স্ট্যান্ডার্ড উপাদান | উপাদান বিকল্প |
খাদ | 4140 হালকা ইস্পাত | অনুরোধে প্রাপ্য |
আবাসন হাউজিং | ঢালাই লোহা | |
স্তম্ভ | মৃদু ইস্পাত | |
উচ্চ strainer | রবার | ঢালাই লোহা |
নিম্ন স্ট্রেনার | ঢালাই লোহা | |
ফিরে লিনিয়ার | 27% ক্রোম হোয়াইট আয়রন | |
পাম্প আবরণ | 27% ক্রোম হোয়াইট আয়রন | রাবার সাদা আয়রন রেখাযুক্ত |
স্খলন | 27% ক্রোম হোয়াইট আয়রন | রবার |
নির্গমন নল | মৃদু ইস্পাত | রাবার আস্তিন হালকা ইস্পাত / যৌগিক |
অ্যাডাপ্টার প্লেট | মৃদু ইস্পাত |
টেকনিক্যাল প্যারামিটার
মডেল | পরিষ্কার জল পারফরম্যান্স | মোটর সমর্থনকারী | |||||
ঘূর্ণমান গতি এন | ফ্লো প্রশ্নঃ | মাথা এইচ | খাদ ক্ষমতা বাবা | কার্যকারিতা η | |||
| R / কমপক্ষে | (m³ / ঘঃ) | মি | KW | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63,1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68,1 | ||||
| 364 | 12.1 | 18.0 | 66,8 | ||||
730 | 147 | 10.0 | 6.3 | 63,1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68,1 | ||||
| 271 | 6.7 | 7.4 | 66,8 | ||||
590 | 119 | 6.5 | 3.3 | 63,1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68,1 | ||||
| 219 | 4.4 | 3.9 | 66,8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32,1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42,2 | 39.4 | 58,9 | ||||
| 239 | 34.1 | 45.1 | 54,2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58,9 | ||||
| 160 | 15.3 | 13.5 | 54,2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52,6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31,0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52,3 | ||||
970 | 42 | 16.8 | 5.5 | 52,6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8,7 | 52,3 | ||||
65ZJL-A38 | 1470 | 75 | 52,3 | 23.1 | 42,7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45,6 | ||||
970 | 50 | 23.4 | 6.9 | 42,7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45,6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51,9 | ||||
| 98 | 26,0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51,9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42,7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | ছয় | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42,3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | ছয় | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||

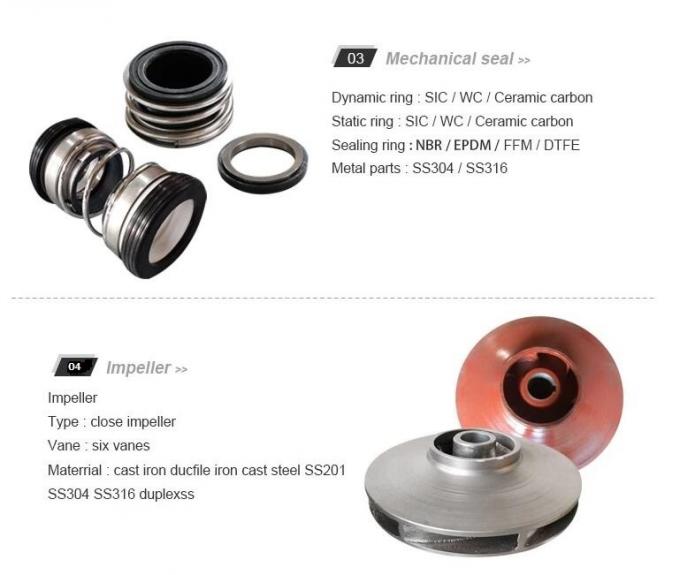

পণ্য এবং বিবরণ
