পণ্যের বিবরণ:
প্রদান:
|
| তত্ত্ব: | কেন্দ্রাতিগ পাম্প | সর্বোচ্চ ফ্লো: | 1000m3 / ঘঃ |
|---|---|---|---|
| সর্বোচ্চ হেড: | 120m | চাপ: | 1.6MPa |
| তাপমাত্রা: | -50-130 ℃ | রঙ: | ব্যাক্তিগত |
| আদর্শ বা Nonstandard: | আদর্শ | নাম: | উচ্চ দক্ষতা কেন্দ্রীয় একা স্টেজ অনুভূমিক অক্ষীয় বিভক্ত ঢালাই রাসায়নিক পাম্প |
| গঠন: | একক পর্যায়ে পাম্প | ||
| লক্ষণীয় করা: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

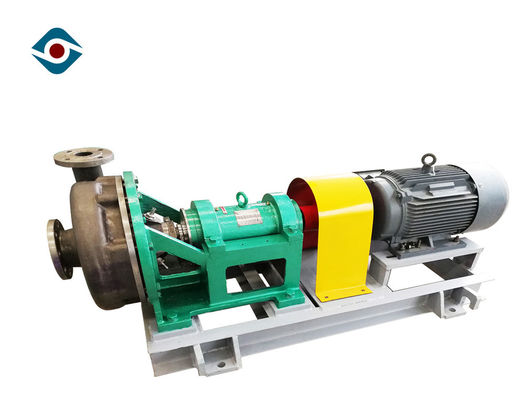

শিল্পকৌশল ভারি দায়িত্ব অনুভূমিক কেন্দ্রীয় পাম্প, এন্টি - ক্ষয়কারক রাসায়নিক পাম্প
পণ্যের বর্ণনা
গঠন
| * 1 | লকিং স্ক্রু | * 8 | ভাইস প্রেরক চেম্বার | 15 | ফ্রন্ট জন্মদান টুপি | 22 | তৈল পাত্র | * 29 | হাতা |
| 2 | গোটানো পাল বমাস্তুলদণ্ডের | 9 | O- রিং | * 16 | ফ্রন্ট জন্মদান | 23 | সমন্বয় বাদাম | 30 | জল সীল রিং |
| * 3 | Impeller বাদাম | * 10 | ভাইস প্রেরক | 17 | শরীরের সহনশীলতা | 24 | সমন্বয় স্ক্রু | 31 | ফিলার |
| 4 | O- রিং | * 11 | প্যাকিং চেম্বার | 18 | ভারবহন বন্ধনী | 25 | শরীরের বন্ধনী বহন | 32 | O- রিং |
| * 5 | স্খলন | 12 | O- রিং | * 19 | রিয়ার ভারবহন | * 26 | অক্ষ | * 33 | কী |
| * 6 | পাম্প শরীর | 13 | জল অগ্রভাগ কুঁচকে | 20 | রিয়ার ভারবহন কভার | 27 | ঢাল আবরণ | ||
| 7 | O- রিং | 14 | জল বজায় রাখার প্লেট | 21 | চাবি | 28 | প্যাকিং গ্রন্থি |
ডাটা
| ধারণক্ষমতা: | 8 ~ 800 মি / ঘন্টা |
| প্রধান: | 10 ~ 90 মি |
| সর্বাধিক দক্ষতা: | 70% |
| ব্যাস: | 200mm ~ 470mm |
| NPSH: | 1.4m ~ 4.5 মিটার উঁচু |
| মাপযোগ্য সর্বোচ্চ মোটর শক্তি: | 315 কেউ |
| অনুমোদিত সর্বোচ্চ কণা আকার: | 20 মিমি |
| সীল প্রকার: | যান্ত্রিক সীল / গতিশীল সীল / প্যাকিং সীল |
| পাম্প ওজন: | 3000 কেজি পর্যন্ত |
| আরপিএম: | 1450 র / মিনিট |
| উপাদান: | ধাতু (কাজের শর্তাবলী অনুযায়ী) |
বৈশিষ্ট্য
বিরোধী ক্ষয় এবং পরিধান-প্রতিরোধী অনুভূমিক কেন্দ্রীয় পাম্প
বর্তমান সাধারণ গঠন: বন্ধনী সমর্থন এবং পিছন দরজা ফর্ম
রক্ষণাবেক্ষণ নিরাপদ এবং সুবিধাজনক
মহান বিনিময়যোগ্যতা
HG20592-2000PN16Mpa মান অনুসরণ করে
অবিচ্ছেদ্য ঢালাই impeller
পাম্প শরীর ব্যাপক প্রবাহ চ্যানেল নকশা গ্রহণ
উচ্চ কঠিন কন্টেন্ট, উচ্চ সান্দ্রতা এবং সহজ স্ফটিককরণ মাধ্যমের জন্য উপযুক্ত
কাঠামো বর্ণনা
শরীরের বন্ধনী বহন
ডাব্লুডি পাম্প শরীরে বন্ধনীটি লোহা (HT200, HT250) ফ্রেম স্ট্রাকচার যথেষ্ট কঠিনতা এবং নির্দিষ্ট শক শোষণের সাথে থাকে, এটির ভূমিকা পাম্প শরীর এবং শরীরে শরীরকে সমর্থন করে।
শরীরের সহনশীলতা
পাম্প শাফট এর রেডিয়াল এবং অক্ষীয় বাহিনী সমর্থন করার জন্য রোলিং বিয়ারিং সঙ্গে সজ্জিত জন্মদান শরীর। ডাব্লুডি পাম্প অক্ষীয় এবং রেডিয়াল বাহিনীর প্রতিরোধ করার জন্য যৌগিক দিক থেকে দুটি একক সারি কৌণিক যোগাযোগ বল বিয়ারিংয়ের সাথে সজ্জিত। একটি একক সারি নলাকার বেলন ভারবহন রেডিয়াল বাহিনী প্রতিরোধ করার জন্য পাম্প পাশ মাউন্ট করা হয়। একটি 316L জল সংরক্ষণকারী প্লেট সামনের অংশে প্রবেশ করা থেকে মিডিয়া বা অন্যান্য তরল প্রতিরোধ করতে সামনে ভারবহন গ্রন্থি এর সামনে প্রান্তে স্থাপন করা হয়।
টেকনিক্যাল প্যারামিটার
মডেল | পরিষ্কার জল পারফরম্যান্স | ||||||
প্রবাহ (M3 / ঘঃ) | মাথা (ড) | গতি (R / কমপক্ষে) | সর্বাধিক দক্ষতা (%) | NPSH (NPSHr) মি | পাম্প মাথা ওজন কেজি | শাফট উপাদান | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD -400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD -400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD -400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD -400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD -400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD -400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

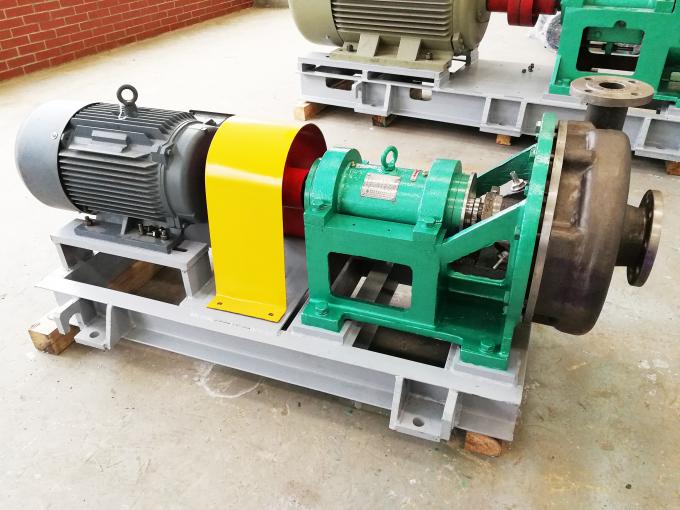

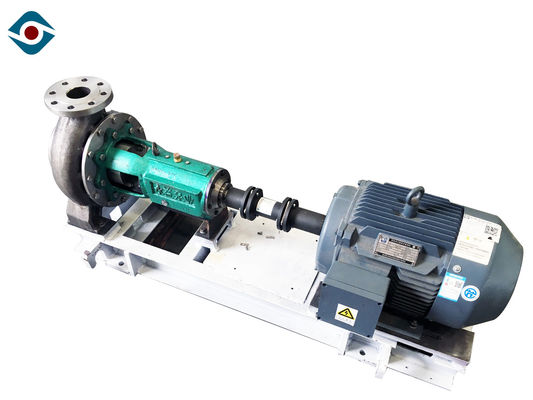

পণ্য প্রদর্শনী
ক্ষেত্রের আবেদন
দৈনিক কেমিক্যালস | মুখের ফেনা, চুলের জেল, চুলের রং, টুথপেষ্ট, শ্যাম্পু, জুতো পোলিশ, মহাজাগতিক ইত্যাদি। |
ঔষধালয় | পুষ্টি তরল, চীনা প্রথাগত পেটেন্ট মেডিসিন, মেডিসিন Grease, জৈবিক পণ্য ইত্যাদি। |
রাসায়নিক শিল্প | ফ্যাট, ডিসসোলেন্ট, রেজিন, পেইন্ট, রঙ্গক, তেল এজেন্ট ইত্যাদি। |
অন্যান্য শিল্প | কনট্রাকশন শিল্প, প্লাস্টিক শিল্প, টেক্সটাইল শিল্প, কয়লা ভাসা এজেন্ট ইত্যাদি। |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনি একটি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
একটি: আমরা 1995 সালে প্রতিষ্ঠিত একটি প্রস্তুতকারক, রাসায়নিক-প্রক্রিয়া পাম্প এবং 20 বছরের বেশি অভিজ্ঞতা সহ শক্তি সঞ্চয় মিশুক পেশাদারী প্রস্তুতকারকের।
2. প্রশ্ন: আপনার প্রসবের সময় কি?
উত্তরঃ আমানত গ্রহণের 40 দিনের মধ্যে ব্যাচ অর্ডার পাঠানো হবে।
3. প্রশ্ন: আপনার ওয়ারেন্টি সেবা নীতি কি?
উত্তর: সকল পণ্যের জন্য 1২ মাস, এবং কিছু পণ্য ওয়্যারেন্টি ২4 মাস।
4. প্রশ্নঃ উদ্ধৃতির জন্য আমাকে কোন তথ্য দিতে হবে?
উত্তর: মাঝারি: ____________ PH: ________
নির্দিষ্ট মাধ্যাকর্ষণ: _______ তাপমাত্রা: _________
ক্যাপাসিটি / ফ্লো: ________ এম 3 / হে হেড: _________ মি
ভোল্টেজ: ____________V ফ্রিকোয়েন্সি: _________Hz
শক্তি: _____________ কিলোওয়াট
5. প্রশ্ন: আপনার সর্বনিম্ন পরিমাণ কি?
উত্তর: এক সেট আমাদের স্বাগত জানাই।
