পণ্যের বিবরণ:
প্রদান:
|
তত্ত্ব: | ঘূর্ণি | সর্বোচ্চ ফ্লো: | 800m3 / ঘ |
---|---|---|---|
মাথা: | 10 ~ 50m | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 380V |
আউটপুট চক্রের উন্নত পার্শ্ব: | DN40-DN250 | গতি: | 1500rpm |
পাম্প সুরক্ষা: | IP44 / IP54 | KY: | ভোর্টেক্স Impeller পাম্প |
বিশেষভাবে তুলে ধরা: | ভার্চুক্স impeller submersible পাম্প,ভোর্টেক্স টাইপ পাম্প |

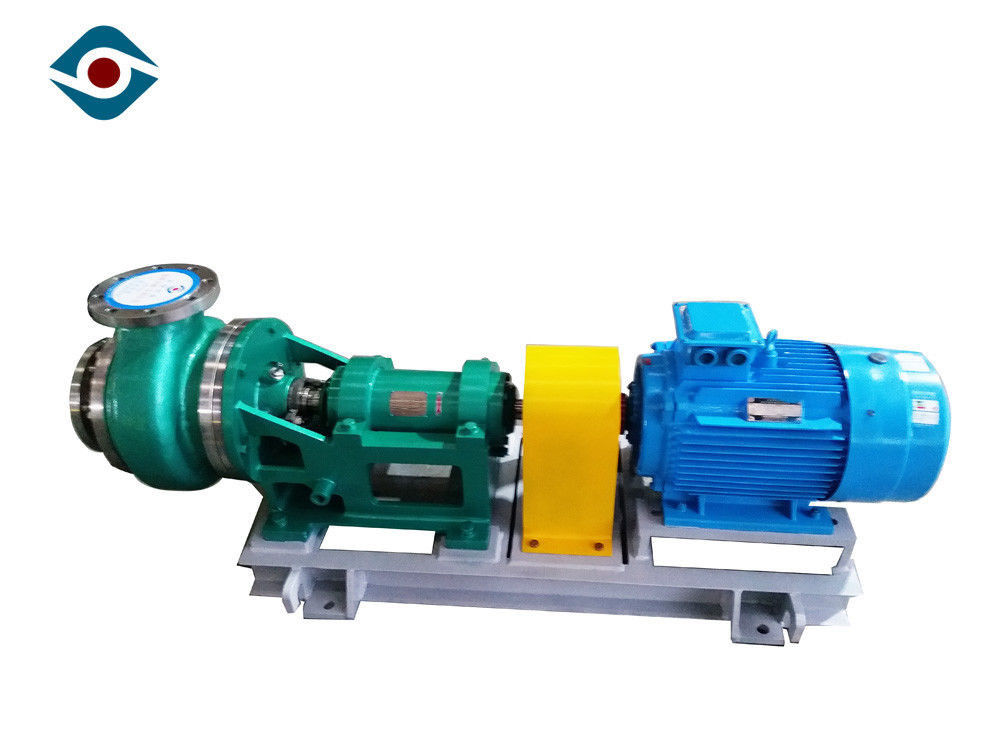

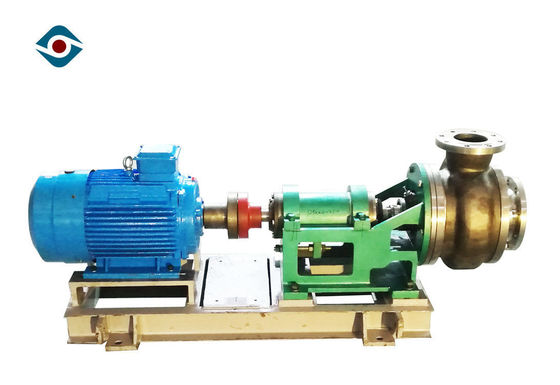

380V ব্রাস ভোর্টেক্স ইমপ্লেলার পেরিফেরাল পাম্প বৈদ্যুতিক রাসায়নিক পাম্প স্বয়ং Priming
পণ্য পরিচিতি
XWD সিরিজ ভোর্টেক্স পাম্প উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা, শক্তিশালী বহুমুখী এবং ব্যাপক আবেদন পরিসীমা আছে। একই সময়ে, এটি বর্তমান সাধারণ কাঠামো, বন্ধনী সমর্থন, সামনে এবং পিছন দরজা খোলার গ্রহণ করে। এটা খুব কম নিরাপদ এবং কম খরচ সঙ্গে বজায় রাখা এবং সুবিধাজনক।
এক্সডব্লিউড সিরিজ ভোর্টেক্স পাম্প সিএডি মডুলার গঠন নকশা, কম্পোনেন্ট সমাবেশ, ২0 মডেলের বেশি, কেবল 5 ভারবহন সংস্থা এবং ভারবহন শরীর বন্ধনী গ্রহণ করে। একই সিরিজের অংশ মহান বিনিময়যোগ্যতা আছে। জিপি91131-2000 পিএন 1.6 এমপিএ (16 বার স্ট্যান্ডার্ড ফ্ল্যাঞ্জ) গ্রহণকারী পাম্পের ইনলেট এবং আউটলেট ফ্ল্যাঞ্জগুলি ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী বিভিন্ন মানের প্রস্থ ব্যবহার করতে পারে।
XWD সিরিজ ভোর্টেক্স পাম্প আধা খোলা impeller সঙ্গে অবিচ্ছেদ্য কাস্টিং। পাম্প শরীরটি বিস্তৃত প্রবাহ চ্যানেল গ্রহণ করে, যা পাম্পটি কাজের পরিবেশে অভিযোজিত করে এবং মাঝারি সহজে পাস করে। এটি বিশেষত উচ্চ মাধ্যমের জন্য উপযুক্ত যা উচ্চ কঠিন সামগ্রী, উচ্চ সান্দ্রতা, সহজ স্ফটিককরণ। এটা উচ্চ দক্ষতা এবং চমৎকার বিরোধী-গহ্বর কর্মক্ষমতা আছে। প্রেরককে ব্যাক ব্লেডগুলি রয়েছে, যা অ্যাক্সিয়াল থ্রাস্টকে কমাতে পারে, কঠিন কণাগুলিকে অক্সিলিয়ারী ইমপ্লেলারে প্রবেশ করতে বাধা দেয়, অক্জিলিয়ারী ইমপ্লেলার ঘর্ষণ কমাতে এবং প্রেরকের পরিষেবা জীবনকে দীর্ঘায়িত করে।
এক্সডব্লিউড সিরিজ পাম্প শ্যাফ্ট সীলগুলি ভাইস প্রেরককে + প্যাকিং গতিশীল সীল, একক-শেষ যান্ত্রিক সীল, ব্যাক-টু-ব্যাক ডবল-শেষ যান্ত্রিক সীল, সিরিজ ডাবল-শেষ যান্ত্রিক সীল এবং কার্টিজ সীল গ্রহণ করে।
টেকনিক্যাল প্যারামিটার
মডেল | পরিষ্কার জল পারফরম্যান্স | ||||
ফ্লো (m³ / ঘঃ) | মাথা (ড) | ঘূর্ণমান গতি (R / কমপক্ষে) | দক্ষতা (%) | NPSHr (ড) | |
40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
50XWD -400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
65XWD -400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
80XWD -400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
100XWD -400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
125XWD -400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
150XWD -400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
200XWD -400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
250XWD -400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
আবেদন
Heating সেন্ট্রাল হিটিং সিস্টেম জল সরবরাহ এবং নিকাশী |
♦ লোহা এবং ইস্পাত ধাতুবিদ্যা উদ্যোগ |
M কাগজ মিলস |
♦ পেট্রোকেমিক্যাল শোধনাগার |
Fields তেল ক্ষেত্র |
Power তাপ বিদ্যুৎ কেন্দ্র ও বিদ্যুৎ কেন্দ্র নির্মাণ |
♦ বিমানবন্দর, রাসায়নিক কারখানা |
♦ টেক্সটাইল মিলস, চিনি কারখানা |
Plants রাসায়নিক গাছপালা, পাওয়ার স্টেশন |
♦ খনি |
♦ কৃষিভূমি নিষ্কাশন নিষ্কাশন ও জলবাহী প্রকৌশল। |
অপারেশন ডেটা
মডেল | XWD সিরিজ ভোর্টেক্স পাম্প |
চাপ | 1.6MPa |
ধারণক্ষমতা | 8 ~ 750m³ / ঘঃ |
মাথা | 69% |
সর্বাধিক দক্ষতা | 2.4m ~ 3.3m |
NPSH | আপ 1500kg পর্যন্ত |
পাম্প ওজন | 1450r / মিনিট |
আরপিএম | 1450r / মিনিট |
মোটর শক্তি | 250KW |
তাপমাত্রা | -50 ℃ -130 ℃ |
গঠন
1 | সামনের আবরণ | 8 | নোঙ্গর rinsing | 15 | পিছন ভারবহন | 22 | শরীর বন্ধনী জন্মদান | 29 | O- রিং |
2 | পরিধান-প্রতিরোধী প্লেট | 9 | প্যাকিং গ্রন্থি | 16 | পিছন ভারবহন কভার | 23 | সামনে জন্মদান | 30 | O- রিং |
3 | স্খলন | 10 | সামনের ভারবহন ক্যাপ | 17 | পিছন তেল সীল গ্রন্থি | 24 | কাঠামো তেল সীল | 31 | চাবি |
4 | পাম্প শরীর | 11 | শরীর বন্ধনী জন্মদান | 18 | চাবি | 25 | সামনে তেল সীল গ্রন্থি | 32 | impeller বাদাম |
5 | ভাইস প্রেরক চেম্বার | 12 | শরীরের জন্মদান | 19 | কাঠামো তেল সীল | 26 | গর্ত ইত্যাদি বোজানো | 33 | লক স্ক্রু |
6 | ভাইস প্রেরক | 13 | জন্মদান | 20 | সমন্বয় বাদাম | 27 | জল সীল রিং | ||
7 | প্যাকিং রুম | 14 | তেল বিরক্তিকর প্যান | 21 | সমন্বয় স্ক্রু | 28 | হাতা |
চাকরী শেষে
1. নিয়মিত ট্রেসিং সময়মত করা হবে।
2. মেশিন ভাল কাজ নিশ্চিত করতে ক্লায়েন্টদের এক বছরের ওয়ারেন্টি প্রদান করুন।
3. পরামর্শ এবং গ্রাহক থেকে কোন মন্তব্য এবং প্রতিফলন অগ্রাধিকার চিকিত্সা করা হবে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. প্রশ্ন: আপনি একটি প্রস্তুতকারক বা ট্রেডিং কোম্পানি?
একটি: আমরা 1995 সালে প্রতিষ্ঠিত একটি প্রস্তুতকারক, রাসায়নিক-প্রক্রিয়া পাম্প এবং 20 বছরের বেশি অভিজ্ঞতা সহ শক্তি সঞ্চয় মিশুক পেশাদারী প্রস্তুতকারকের।
2. প্রশ্ন: আপনার প্রসবের সময় কি?
উত্তরঃ আমানত গ্রহণের 40 দিনের মধ্যে ব্যাচ অর্ডার পাঠানো হবে।
3. প্রশ্ন: আপনার ওয়ারেন্টি সেবা নীতি কি?
উত্তর: সকল পণ্যের জন্য 1২ মাস, এবং কিছু পণ্য ওয়্যারেন্টি ২4 মাস।
4. প্রশ্নঃ উদ্ধৃতির জন্য আমাকে কোন তথ্য দিতে হবে?
উত্তর: মাঝারি: ____________ PH: ________
নির্দিষ্ট মাধ্যাকর্ষণ: _______ তাপমাত্রা: _________
ক্যাপাসিটি / ফ্লো: ________ এম 3 / হে হেড: _________ মি
ভোল্টেজ: ____________V ফ্রিকোয়েন্সি: _________Hz
শক্তি: _____________ কিলোওয়াট
5. প্রশ্ন: আপনার সর্বনিম্ন পরিমাণ কি?
উত্তর: এক সেট আমাদের স্বাগত জানাই।
